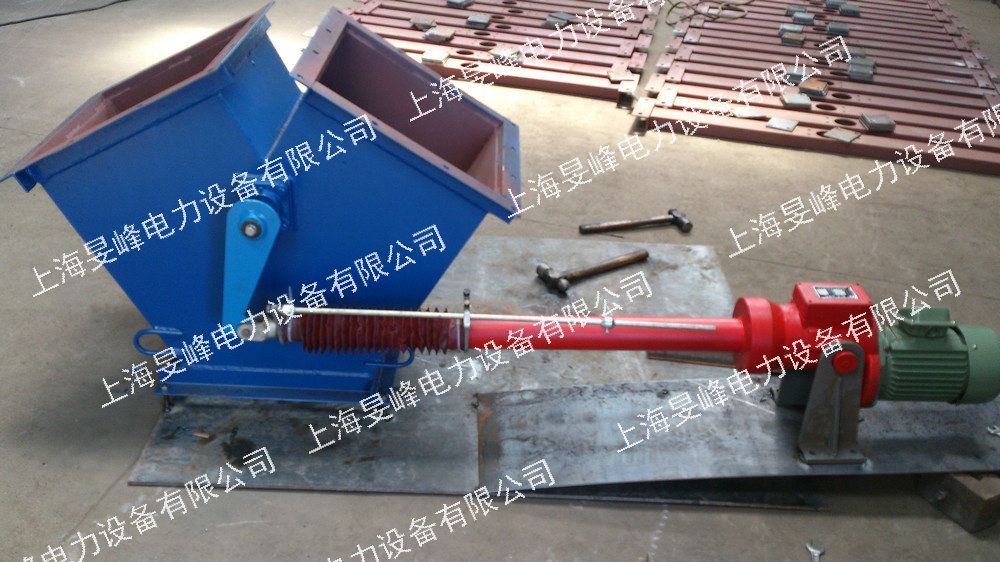

电动三通技术性能描述及结构特性

MFSTII型手动、电动两用防卡、防堵三通管是参照国内、外电站使用多年的经验，综合国内电站使用特点，吸收消化改制的产品，具有便于检修更换、耐磨、分流、防止物料卡堵、密封性能好等特点。

MFSTII型为防卡、防堵型，内部导流板采用船式导煤溜槽。该设备的结构有防卡防堵的特点，能使煤流完全进入船体畅通无阻，并有效防止煤粒进入船体与壳体的间隙内。船体的支点轴头耐磨，材料为不小于Φ80mm＃45调质钢，传动点的滚动轴承结构密封良好并便于检修和加油。船体摆动灵活，定位可靠，无论有无煤流通过均能准确切换位置。

三通的传动采用电动推杆，电动推杆具有双向保险系统，设有行程控制机构、过力保护机构和手动输出轴即采用外行程开关控制以保证其工作的可靠而不产生超压力，并可在现场调试或电气失灵时进行手动操作。推杆推力为1500㎏f。当船体切换到位后，电动推杆还能锁定位置。

电液三通挡板设有先进，可靠的限位开关。限位开关采用行程开关。

电动推杆均带支座，安装时焊于落煤管上或其他安装点。
